X光安检机是借助于输送带将被检查行李送入X射线检查通道而完成检查的电子设备。行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线的射线源发射X射线束。X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的半导体探测器。探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理，这些信号处理后就通过显示屏显示出来。

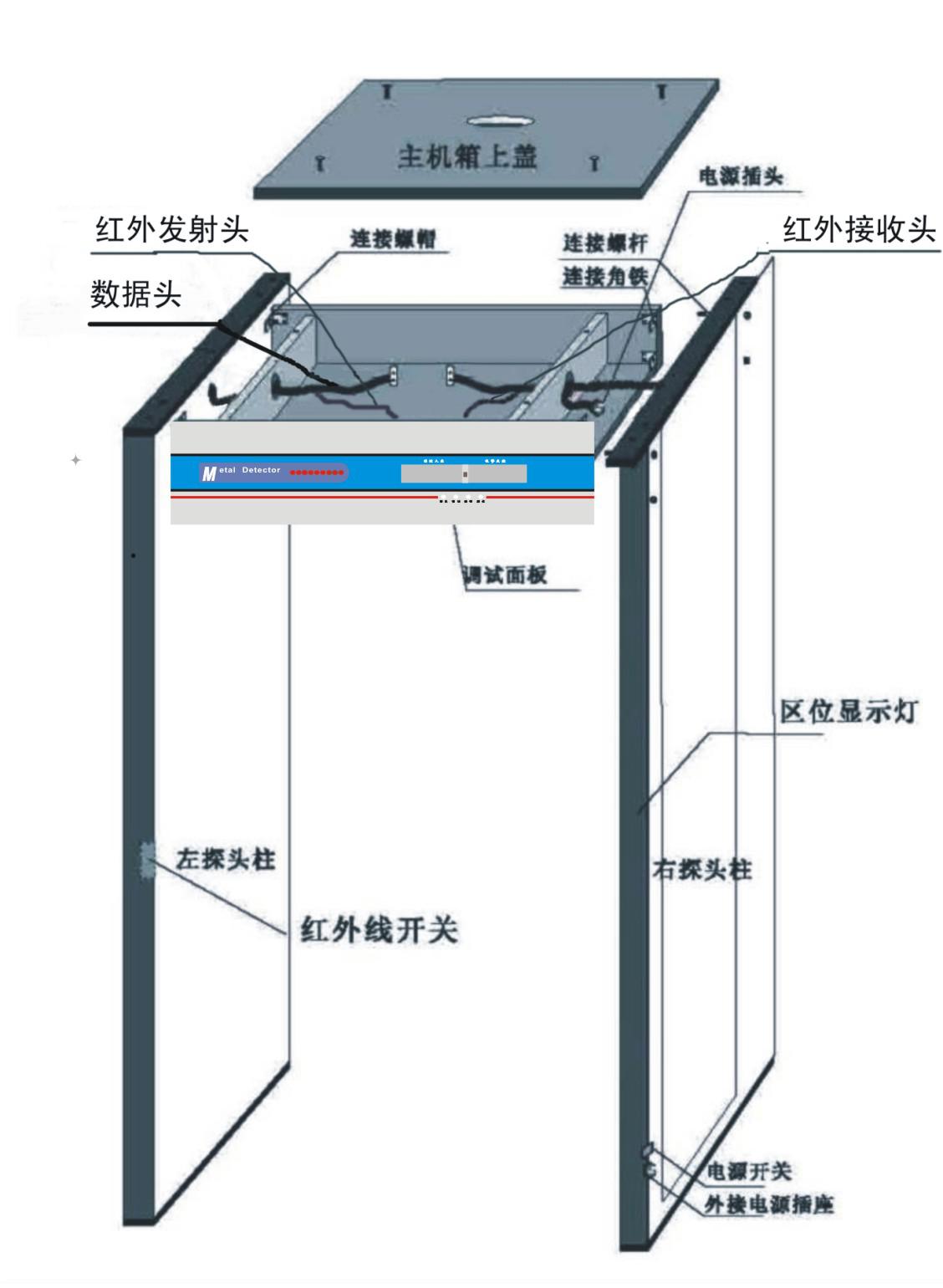

MCD-100通过式金属探测安检门结构示意图

  安检门原理由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.6K左右正弦波，经三极管与线圈进行功率放大后输入门板（7区）大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在280毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。

金属安检门的工作流程：CPU探测→一组红外被挡→检测各采集卡数据是否变化→报警→检测另一组红外→复位重新探测。
