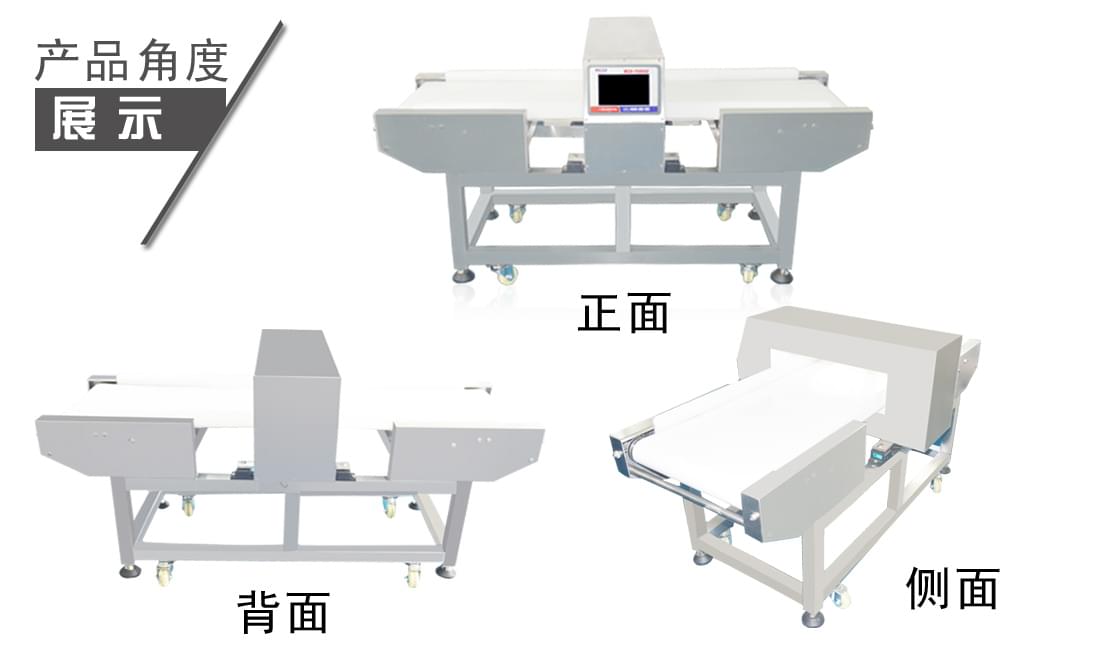

MCD-500QE 界面操作指南

文章出处:美创达诚网责任编辑:美创达诚作者:美创达诚人气:-发表时间:2016-08-21 17:47:00

MCD-500QE 界面操作指南

功能设置:(此项用来设置一些附加功能)

1.系统参数 I: 1).翻板设置:当装有自动剔除装置时使用,使用此项功能时检测方式必须选择“自 动” A.走带时间:* X 0.1 秒:表示听到报警提示音后被测的产品行走多远剔除装置开 始动作。 B.翻板时间:* X 0.1秒:表示剔除装置启动后多长时间开始复位。
2).倒带设置:当检测方式选择倒带时使用此项功能 A.倒带时间:* X 0.1秒:表示听到报警提示音后,输送带往回走多长时间。 B.停止时间:* X 0.1秒:表示输送带往回走一定时间后停止多长时间,以便用户 取走不良品。
3).红外设置:当装有红外装置时使用此项功能, A.红外设置:开启表示使用此项功能,关闭表示不使用此项功能,未装红外装置时 禁止开启,否则机器将不报警。 B. 走带时间:* X 0.1 秒:表示被测产品穿过红外线后输送带走多远,探头开始 检测。 C.检测延时:* X 0.1 秒:表示被测产品穿过探头的时间,也就是探头开始检测多 长时间后再停止检测。 D. 修改时点击要修改的数字,然后点击“+”“-”符号调节至需要的数字,其中走 带时间和检测延时时间不宜设置太长。
4)屏幕保护:开启后屏幕在设定的多少分钟时间内无操作信号,屏幕将自动休眠 回到欢迎使用界面,触摸后自动唤醒。关闭后屏幕将停留在任何界面,当机器长时 间不使用时应选择关闭以延长液晶屏使用寿命。
5)设置好后点击下一页进入系统参数 II。 2.

系统参数 II: 1).报警声音:长音表示报警提示音响3秒,短音表示报警提示音响1秒。 19
2).语言设置:可选择中文和英文。
3).走带方向:电机正转输送带顺时针方向旋转,电机反转输送带逆时针方向旋转。
4).界面选择:就是打开电源后所进入的界面,其中进入运行界面还可选择自动启 动电机。
5).抑制时间:当较大金属物品进入探头后,实时感应信号衰减很慢,以防反复报 警而停止检测的时间。
6).所有项目设置好点击上一页,然后点击返回回到功能设置界面。 3.其它设置:是生产厂家设置机器 ID 信息的内容,普通用户无须进入。 4.使用说明:就是电子版的说明书和一些维修操作手册。

五、环境测试:(此项功能用来采集被测物品的产品效应,在参数设置界面设置为 自定义时才可用)
1.左上角“*秒”:表示采集的倒计时时间,从60-0变化,为0时机器会鸣笛,表示 采集结束。
2.右上角“第**种物质”:因每种产品的效应值不一样,不能共用,此项用来存储 采集后的产品效应值,可存储10种物质,在检测运行界面测试产品时应首先在这里 选择预先采集好的对应的物质。
3.属性:测试物品的类别,分为铁和不锈钢。
4.实时数据:探头内实时检测到的信号电压,分别对应铁和不锈钢的实时信号,当 有金属杂质穿过探头时此数据会变大。
5.静态峰值:记录静态采集后的最高实时数据,分别对应铁和不锈钢的最高峰值, 此值用来判别探头的性能,数字越低灵敏度越高,此值正常为10-30.
6.静态采集:当用户点击此按钮后,左上角倒计时开始,探头开始采集数据,机器 不运转,1分钟后提示音响起,表示采集结束,采集结果取实时数据最高的数字记 录在静态峰值对应的方格内。采集中途可选择停止,但采集失败静态峰值将归零, 采集过程中严禁往探头内放金属物品或触碰机器。
7.动态峰值:记录动态采集后的最高实时数据,分别对应铁和不锈钢的最高峰值, 此值用来判别整机的性能,数字越低灵敏度越高,此值正常为20-50.
8.动态采集:当用户点击此按钮后,左上角倒计时开始,机器开始运转,探头开始 20 采集数据,1分钟后提示音响起,表示采集结束,采集结果记录在动态峰值对应的 方格内。采集中途可选择停止,但采集失败动态峰值将归零,采集过程中严禁往输 送带上放金属物品或触碰机器。
9.自动诊断:当用户点击此按钮后,机器开始自动调节适合被测物品的相位,用户 可根据机器介面红色文字提示操作,1分钟后提示音响起,表示采集结束,采集过 程中严禁往输送带上放金属物品或触碰机器。
10.“+”“-”号可以用来人为设置动态峰值数据和第*种物质,方法是先选中要设 置的项目,然后点击“+”“-”号修改数字。
11.监控:对应的数字为探头的平衡电压,此值在0--9跳动,此数据过高会影响机 器性能,灵敏度低或误报。
