智能型视频车底检测仪安装方法

文章出处:美创达诚安检设备有限公司网责任编辑:美创达诚安检设备有限公司作者:美创达诚安检设备有限公司人气:-发表时间:2016-12-16 17:45:00

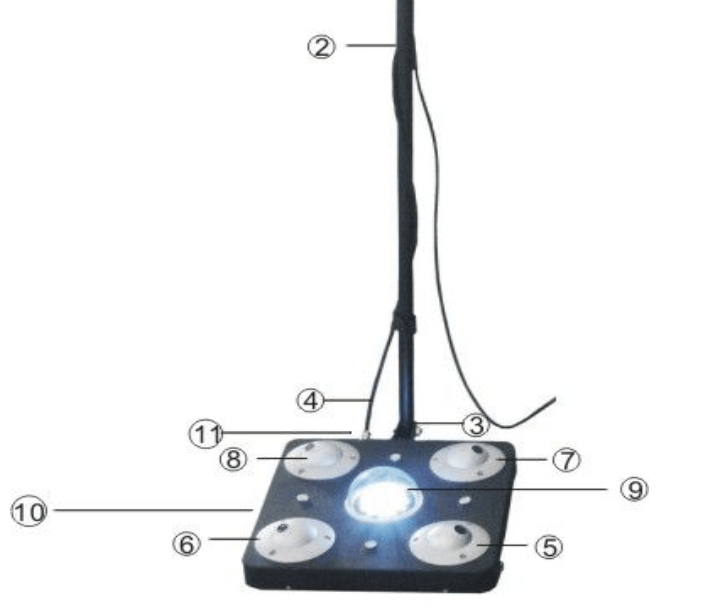

机身安装方法
1、连杆 1

2、连杆 2

3、U型铁夹

4、导线

5、摄像头 1
6、摄像头 2

7、摄像头 3
8、摄像头 4

9、LED 补光
10、底板

11、导线接线头


(1) 、在包装箱里取出连杆
2与底板 10, 取出随机配备的螺丝把连杆 2 与底板 10 上面的U 型夹 3 相互固定, 拧紧螺丝。
(2) 、取出导线 4,正确的连接在底板 11 位置处。
(3) 、取出连杆 1,使之与连杆 2 相连接起来。
(4) 、用连杆上面的魔术贴固定好导线 4,装置完毕。

安装图片可参照下图:
