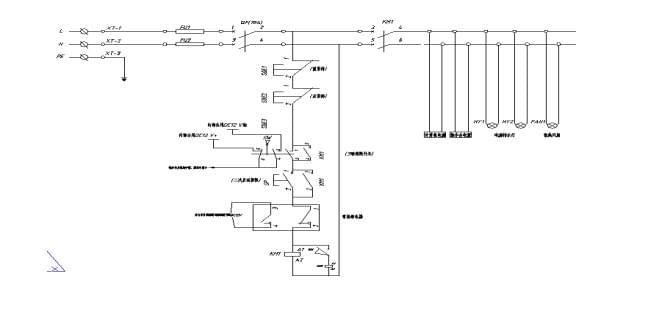

相对于安检机，安检机的电气系统是安检系统的一个重要部分，电气系统主要是给整个安检机系统内部供电，同时当意外情况发生时，能为系统提供相应的电气保护，安检机的电气系统设备是操作人员在设备的操作台上对设备进行操作控制，如下图：

安检机的过流保护说明

通过上图我们可以看见FU1,FU2分别为10A 的固体保险丝，设备的实际功率为1000W,设计的最大功率为2200W，满足了设备最大功率的要求，在保险丝后面紧跟着是断路器，这样在后端短路的情况下，能瞬间脱扣，起到保护作用。短路的原因多为内部因为绝缘层老化、端子连接松脱引起的电源短路和人为因素造成。
