全金属检测仪MCD500QF 界面操作指南

文章出处:http://www.mcd168.com网责任编辑:美创达诚安检作者:美创达诚人气:-发表时间:2015-05-29 09:41:00

 MCD500QF金属检测仪主要由两部分组成,即金属检测仪探头(龙门)与送料装置(机架),另外还有一些附加功能:红外控制、自动剔除装置、脚踏开关、报警装置、调速装置等

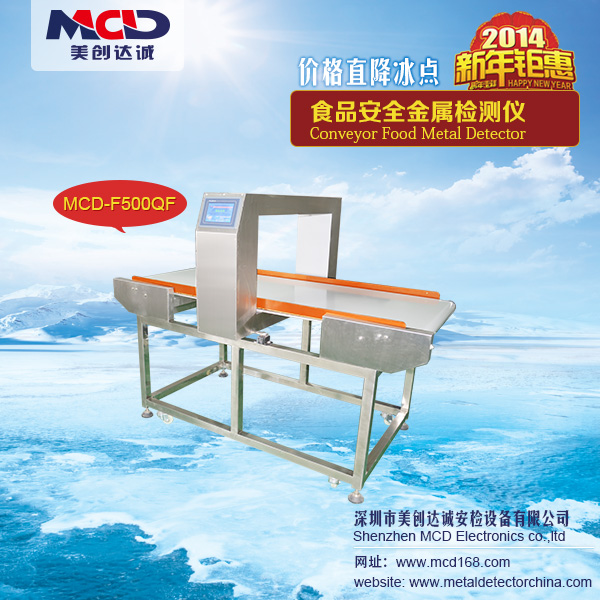

MCD-500QF金属检测仪

主菜单:按下电源开关后 3 秒出现(在待机屏保界面下点击屏幕进入)
一、参数设置: (此项设置机器的工作方式和灵敏度等级)
1.灵敏度设置:分别设置铁和不锈钢(非铁)的灵敏度等级,共9级可选择,数字越高灵敏度也越高,设置时先选中要改变的数字,然后点击“ESC”按钮清除原来的数字,选中的数字变为“00”后再输入需要的数字。然后点击“Enter”按钮保存。
2.工作方式: (分别为标准和自定义
A.标准:设置为标准时,机器以系统默认的出厂值运行。此时机器环境测试界面不能采集,而是以出厂时空机采集的结果测试,因每台机器的使用环境和测试的产品不一样,不推荐使用此项功能。
B.自定义:设置为自定义时,机器以用户设置的参数运行。此时机器环境测试界面可以采集,机器以实时采集的结果测试。
3.统计方式: (分别为实时和累计)
A.实时:每次退出检测运行界面后检测数量和不合格数量清零,再进入检测运行界面后重新计数。
B.累计:每次退出检测运行界面或关机后检测数量和不合格数量不清零,再进入检测运行界面或开机后计数累加。
二、日期时间: (此项功能用来设置万年历和显示当前日期和时间)
1.本产品在出厂时已设置好日期和时间, 当电池耗尽或时间有差异时可在此修改。
2.点击设定后,数字方框内会出红色横杠,表示当前数字可以修改,然后点击“+”“-”符号修改数字,再点击设定移动红色横杠至要修改的年、月、日、时、分、秒,分别设置好后点击保存退出,出厂日期不能修改。
三、检测方式: (此项功能设置机器报警后输送带工作的方式)
1.自动:听到报警提示音后输送带既不停止也不往回倒,此项功能应用在带剔除装置时使用,未带剔除装置时禁用。
2.手动:听到报警提示音后输送带停止不走,需在检测运行界面点击启动后,输送带继续往前走。
3.倒带;听到报警提示音后输送带停止并往回倒转一定时间后再往前走。
四、功能设置: (此项用来设置一些附加功能)
1.系统参数
1)翻板设置: 当装有自动剔除装置时使用, 使用此项功能时检测方式必须选择 “自
动”
A.走带时间:*X0.1秒:表示听到报警提示音后被测的产品行走多远剔除装置开
始动作。
B.翻板时间:*X0.1秒:表示剔除装置启动后多长时间开始复位。
2)倒带设置:当检测方式选择倒带时使用此项功能
A.倒带时间:*X0.1秒:表示听到报警提示音后,输送带往回走多长时间。
B.停止时间:*X0.1秒:表示输送带往回走一定时间后停止多长时间,以便用户取走不良品。
3).红外设置:当装有红外装置时使用此项功能,
A.红外设置:开启表示使用此项功能,关闭表示不使用此项功能,未装红外装置时禁止开启,否则机器将不报警。
B.走带时间:*X0.1秒:表示被测产品穿过红外线后输送带走多远,探头开始检测。
C.检测延时:*X0.1秒:表示被测产品穿过探头的时间,也就是探头开始检测多长时间后再停止检测。
D. 修改时点击要修改的数字,然后点击“+” “-”符号调节至需要的数字,其中走带时间和检测延时时间不宜设置太长。
4)屏幕保护:开启后屏幕在设定的多少分钟时间内无操作信号,屏幕将自动休眠回到欢迎使用界面,触摸后自动唤醒。关闭后屏幕将停留在任何界面,当机器长时间不使用时应选择关闭以延长液晶屏使用寿命。
5)设置好后点击下一页进入系统参数
2. 系统参数:
1).报警声音:长音表示报警提示音响3秒,短音表示报警提示音响1秒。
2).语言设置:可选择中文和英文。
3).走带方向:电机正转输送带顺时针方向旋转,电机反转输送带逆时针方向旋转。
4).界面选择:就是打开电源后所进入的界面,其中进入运行界面还可选择自动启动电机。
5).抑制时间:当较大金属物品进入探头后,实时感应信号衰减很慢,以防反复报警而停止检测的时间。
6).所有项目设置好点击上一页,然后点击返回回到功能设置界面。
3 .其它设置:是生产厂家设置机器 ID 信息的内容,普通用户无须进入。
4 .使用说明:就是电子版的说明书和一些维修操作手册。
五、环境测试:(此项功能用来采集被测物品的产品效应,在参数设置界面设置为自定义时才可用)
1.左上角“*秒”:表示采集的倒计时时间,从60-0变化,为0时机器会鸣笛,表示采集结束。
2.右上角“第**种物质” :因每种产品的效应值不一样,不能共用,此项用来存储采集后的产品效应值,可存储10种物质,在检测运行界面测试产品时应首先在这里选择预先采集好的对应的物质。
3.属性:测试物品的类别,分为铁和不锈钢。
4.实时数据:探头内实时检测到的信号电压,分别对应铁和不锈钢的实时信号,当有金属杂质穿过探头时此数据会变大。
5.静态峰值:记录静态采集后的最高实时数据,分别对应铁和不锈钢的最高峰值,此值用来判别探头的性能,数字越低灵敏度越高,此值正常为10-30.
6.静态采集:当用户点击此按钮后,左上角倒计时开始,探头开始采集数据,机器不运转,1分钟后提示音响起,表示采集结束,采集结果取实时数据最高的数字记录在静态峰值对应的方格内。采集中途可选择停止,但采集失败静态峰值将归零,采集过程中严禁往探头内放金属物品或触碰机器。
7.动态峰值:记录动态采集后的最高实时数据,分别对应铁和不锈钢的最高峰值,此值用来判别整机的性能,数字越低灵敏度越高,此值在不放产品的情形下为20-50
8.动态采集:当用户点击此按钮后,左上角倒计时开始,机器开始运转,探头开始采集数据,1分钟后提示音响起,表示采集结束,采集结果记录在动态峰值对应的方格内。采集中途可选择停止,但采集失败动态峰值将归零,采集过程中严禁往输送带上放金属物品或触碰机器。
9.自动诊断:当用户点击此按钮后,机器开始自动调节适合被测物品的相位,用户可根据机器介面红色文字提示操作,1分钟后提示音响起,表示采集结束,采集过程中严禁往输送带上放金属物品或触碰机器。
10.监控:对应一行的数字分别为探头的平衡电压和相位,左边的是平衡电压,此值在0--9跳动,此数据过高会影响机器性能,灵敏度低或误报。右边的是相位,从0--64变化。
11.正向调节和反相调节:调节适合被测物品的相位,从0--64变化。
12.“+” “-”号可以用来人为设置动态峰值数据和第*种物质,方法是先选中要设置的项目,然后点击“+” “-”号修改数字。
六、检测运行:(此项功能用来实际测试被测物品是否含有金属)
1.左上角“第**种物质” :表示当前测试所用的物质类型。
2.右上角“倒带方式” :表示当前的检测方式。
3.检测数量:探头内实际通过被测物品的数量,此项功能需加装红外装置时有效。
4.不合格数量:当被测物品通过探头时,检出不合格品的数量。
5.属性:测试物品的类别,分为铁和不锈钢。
6.实时数据:探头内实时检测到的信号电压,分别对应铁和不锈钢的实时信号,当有金属杂质穿过探头时此数据会变大,此数据超过环境测试介面动态峰值结果时机器将报警。
